Comprimentos de gancho
Configure o comprimento dos ganchos de cada tipo de vergalhão, e entenda quando o Revit calcula sozinho e quando o valor foi digitado à mão.
O comprimento do gancho não é uma propriedade da barra: ele é definido por tipo de vergalhão, numa janela própria dentro das Propriedades de tipo. É ali que você decide quais tipos de gancho ficam disponíveis para aquele diâmetro e qual é o comprimento de cada um.
Isso importa por dois motivos práticos:
- O que você configura vale para o projeto inteiro. Mudou o comprimento do gancho do tipo 16 CA-50, mudaram todas as barras desse tipo, em todos os elementos.
- O comprimento entra no quantitativo. Gancho mal configurado é aço a mais ou a menos na tabela, e barra que chega da fábrica fora da medida.
O Revit oferece dois modos de trabalho na mesma tabela: ele calcula sozinho o comprimento a partir do diâmetro da barra, ou você digita o valor e ele para de calcular. Entender qual linha está em qual modo é o ponto central deste tutorial, porque uma configuração herdada quase sempre mistura os dois.
Antes de usar
- Um projeto com pelo menos uma barra de vergalhão modelada
- Saber qual tipo de vergalhão você quer configurar (por exemplo, 16 CA-50)
- Os comprimentos de gancho exigidos pela norma ou pelo padrão do escritório
O que é gerado
- Lista dos tipos de gancho disponíveis para aquele tipo de vergalhão
- Comprimento do gancho e comprimento tangencial de cada tipo de gancho
- Comprimento do deslocamento preenchido, quando a tabulação precisar dele
A janela Propriedades de tipo se abre. Role até o grupo Cotas e clique no botão Editar... da linha Comprimento do gancho.
Repare que é nesse mesmo grupo que ficam o Diâmetro da barra, usado pelo cálculo automático, e os diâmetros de curvatura. É por isso que mexer em qualquer um deles reflete nos ganchos calculados.
O topo da janela mostra o Tipo de barra de vergalhão e o Diâmetro da barra de vergalhão, os dois apenas para leitura. Eles dizem a qual tipo aquela tabela pertence.
Se o diâmetro exibido não for o que você espera, pare: você está editando o tipo errado. Feche, selecione a barra certa e recomece.
O texto exibido na própria janela resume a lógica de funcionamento e vale a leitura atenta. Ele diz três coisas:
- o comprimento do gancho pode ser calculado automaticamente, com base na propriedade Multiplicador da extensão do gancho do vergalhão;
- alternativamente, o comprimento do gancho pode ser sobreposto manualmente ali mesmo;
- o comprimento do deslocamento é opcional e serve apenas para tabulação.
Ou seja: a tela oferece dois modos de trabalho, automático e manual, e um campo acessório que não interfere na geometria da barra.
Antes da tabela, vale entender o desenho. A referência do Revit descreve um gancho com oito cotas. Três delas dão nome às colunas numéricas da janela; as demais servem para você entender de onde vêm esses números.
| # | Cota | O que representa |
|---|---|---|
| 1 | Diâmetro da barra do modelo | Diâmetro com que a barra é desenhada no modelo. Não confundir com o parâmetro Diâmetro da barra, que é o valor usado pelo cálculo automático. |
| 2 | Diâmetro da dobra | Diâmetro da curva do gancho. |
| 3 | Comprimento do segmento | Trecho reto da barra que antecede a dobra. |
| 4 | Comprimento do gancho | Comprimento do tipo de gancho selecionado. Corresponde à coluna Comprimento do gancho da tabela. |
| 5 | Comprimento do gancho tangente | Comprimento tangencial do tipo de gancho. Corresponde à coluna Comprimento tangencial da tabela. |
| 6 | Comprimento da extensão | Trecho reto da ponta, depois do fim da curva. |
| 7 | Comprimento do deslocamento | Afastamento da ponta em relação ao eixo da barra. Corresponde à coluna Comprimento do deslocamento. |
| 8 | Ângulo | Ângulo do gancho. |
As oito cotas que definem um gancho de vergalhão.
Caso especial do gancho de 90 graus
Em ganchos de 90 graus, o Comprimento do gancho e o Comprimento do gancho tangente são distâncias iguais. Por isso, nas linhas de 90 graus, as duas colunas numéricas sempre exibem o mesmo valor. Não é erro de configuração.
A tabela tem cinco colunas. As duas primeiras aparecem de imediato; as três seguintes só depois de rolar a barra horizontal até o fim, o que faz muita gente configurar a janela sem nunca ter visto o Comprimento do deslocamento.
| Coluna | Função | Quando é editável |
|---|---|---|
| Tipo de gancho de vergalhão | Lista preenchida automaticamente com os ganchos válidos para este tipo de vergalhão. Marcar a caixa de seleção torna o gancho visível nos parâmetros Gancho no início e Gancho no final da barra. Desmarcada, o gancho não aparece como opção. | Sempre, pela caixa de seleção |
| Cálculo automático | Controla o modo de trabalho da linha. Marcada, o Revit calcula o Comprimento do gancho e o Comprimento do deslocamento usando o parâmetro Diâmetro da barra. Desmarcada, o cálculo automático é anulado e os valores passam a ser digitados. | Sempre, pela caixa de seleção |
| Comprimento do gancho | Exibe o comprimento do tipo de gancho. | Somente com o Cálculo automático desmarcado |
| Comprimento tangencial | Exibe o comprimento tangencial do tipo de gancho. | Somente com o Cálculo automático desmarcado |
| Comprimento do deslocamento | Exibe o comprimento do deslocamento do tipo de gancho. Campo opcional, usado principalmente para tabulação. | Opcional, conforme o modo da linha |
As cinco colunas da janela Comprimentos de gancho de vergalhão.
A pista visual é a cor do texto dos valores:
- Cinza claro: a linha está em cálculo automático e os campos estão bloqueados.
- Preto: o valor foi digitado e permanece fixo até alguém alterá-lo de novo.
É a primeira coisa a olhar numa configuração que você não fez.
Sobreposição manual não é recalculada
Ao desmarcar o Cálculo automático, o valor deixa de acompanhar o Diâmetro da barra e o Multiplicador da extensão do gancho do vergalhão. Se esses parâmetros mudarem depois, as linhas sobrepostas continuam exibindo os números antigos.
Antes de trabalhar em uma configuração herdada, verifique quais linhas estão em cinza e quais estão em preto.

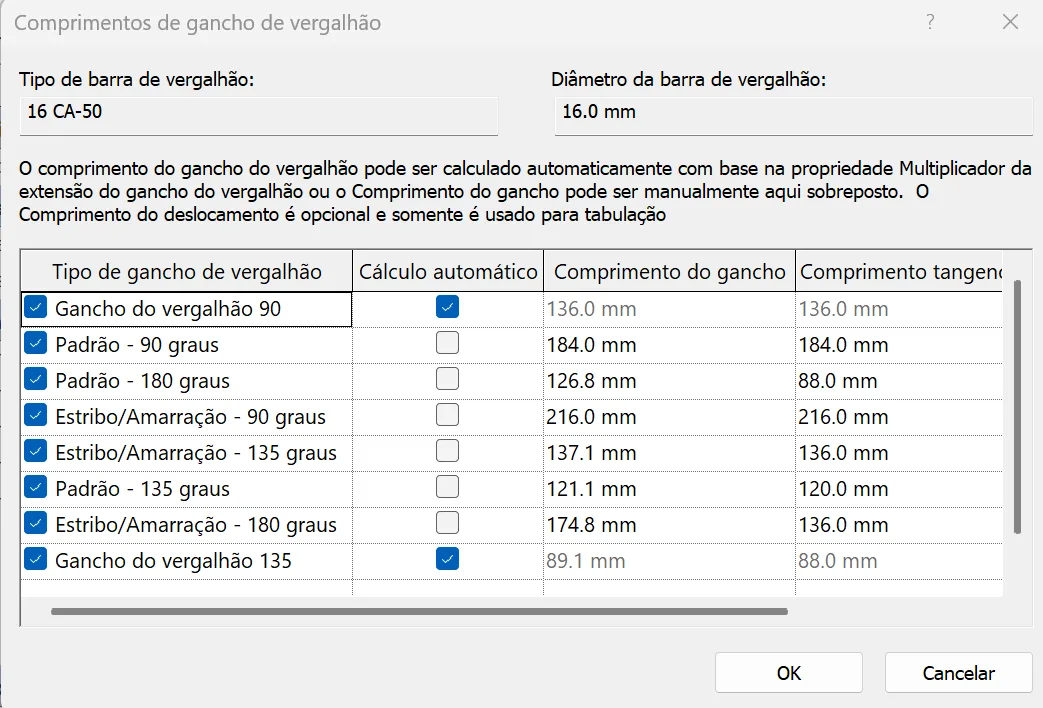

Para fechar, vale ler uma configuração de verdade. As capturas deste tutorial são de um tipo de vergalhão 16 CA-50, com diâmetro de 16,0 mm, e a tabela está assim:
| Tipo de gancho | Cálculo automático | Comprimento do gancho | Comprimento tangencial | Comprimento do deslocamento |
|---|---|---|---|---|
| Gancho do vergalhão 90 | Marcado | 136,0 mm | 136,0 mm | vazio |
| Padrão - 90 graus | Desmarcado | 184,0 mm | 184,0 mm | vazio |
| Padrão - 180 graus | Desmarcado | 126,8 mm | 88,0 mm | 79,0 mm |
| Estribo/Amarração - 90 graus | Desmarcado | 216,0 mm | 216,0 mm | vazio |
| Estribo/Amarração - 135 graus | Desmarcado | 137,1 mm | 136,0 mm | 55,7 mm |
| Padrão - 135 graus | Desmarcado | 121,1 mm | 120,0 mm | 55,7 mm |
| Estribo/Amarração - 180 graus | Desmarcado | 174,8 mm | 136,0 mm | 112,0 mm |
| Gancho do vergalhão 135 | Marcado | 89,1 mm | 88,0 mm | 50,3 mm |
Configuração real do tipo 16 CA-50, com as duas linhas em cálculo automático em destaque.
O que essa tela mostra:
- Apenas duas das oito linhas estão em cálculo automático, as exibidas em cinza. As outras seis foram sobrepostas manualmente e não acompanham mais o multiplicador da extensão.
- Nas três linhas de 90 graus, o Comprimento do gancho e o Comprimento tangencial são iguais, exatamente como previsto para esse ângulo.
- Nas linhas de 135 e 180 graus, o Comprimento do gancho é maior que o Comprimento tangencial.
- O Comprimento do deslocamento está preenchido apenas nas linhas de 135 e 180 graus, e vazio em todas as de 90 graus. Sendo um campo opcional de tabulação, isso não impede o funcionamento.
- As oito caixas de seleção da primeira coluna estão marcadas, ou seja, os oito ganchos aparecem nas listas Gancho no início e Gancho no final ao aplicar o gancho a uma barra.
Como deixar essa tela consistente
Uma tabela com a maioria das linhas em preto indica configuração ajustada manualmente ao longo do tempo, quase sempre por mais de uma pessoa. Para voltar ao comportamento automático, marque novamente o Cálculo automático nas linhas em questão e passe a controlar o comprimento pelo multiplicador da extensão. Reserve a digitação direta para os casos em que ela é realmente necessária.
Dicas técnicas
- Um tipo de vergalhão, uma configuração: o que você define aqui não afeta os outros diâmetros. Configure cada tipo que o projeto usa.
- Antes de mexer numa configuração herdada, fotografe a tela. Cinza e preto misturados contam a história de quem já passou por ali.
- Desmarcar ganchos que o escritório não usa é a forma mais barata de padronizar: eles somem das listas Gancho no início e Gancho no final.
- As duas colunas numéricas iguais numa linha de 90 graus são o comportamento correto, não um valor duplicado por engano.
- Para armar com os ganchos já certos desde o início, use os armadores do Struct: Armador avançado de vigas e Armador avançado de pilares.
Para mudar o comprimento sem sobrepor valores
Se o objetivo é alterar o comprimento mantendo o cálculo automático, o caminho não é digitar na tabela.
É ajustar a propriedade Multiplicador da extensão do gancho do vergalhão, citada no texto da própria janela. A tabela então recalcula sozinha, e a linha continua acompanhando o diâmetro da barra daí em diante.
Digitar na tabela resolve o número de hoje e quebra o automatismo de amanhã.
Roteiro de configuração, do início ao OK
Com a janela entendida, este é o caminho completo para deixar um tipo de vergalhão configurado.
