Converter TQS
Converta armaduras, fundações e nomenclatura de um modelo importado do TQS.
Ferramenta que adapta um modelo estrutural vindo do TQS para o padrão de detalhamento do Revit, atuando sobre os elementos já presentes no projeto.
- Operações na mesma janela: você escolhe quais executar, converter armaduras, converter fundações e/ou aplicar a nomenclatura dos elementos. Não é preciso importar arquivo nesta etapa, a ferramenta trabalha sobre o que já foi trazido do TQS.
- Conversão de armaduras: as barras longitudinais e os estribos de pilares e vigas são recriados como armaduras nativas do Revit, com tipos de bitola convertidos, formas (estribos retangulares, circulares, helicoidais) e distribuição por espaçamento. Vigas curvas têm suas armaduras preservadas como no original.

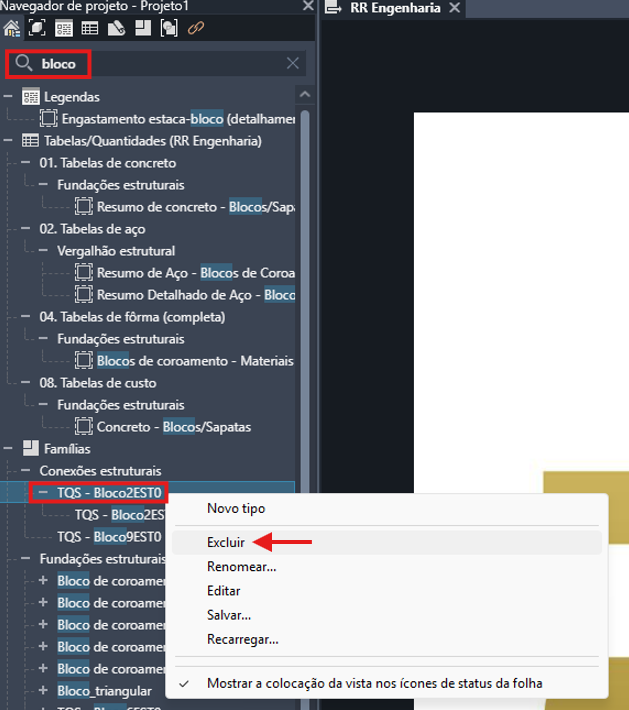

- Conversão de fundações: as conexões estruturais do TQS são classificadas pelo nome (sapatas, blocos de 1, 2 ou mais estacas, tubulões) e recriadas com as famílias paramétricas corretas do template.
- Nomenclatura: o título de cada elemento do TQS é transferido para o campo de marca do Revit, padronizando a identificação.
Antes de usar
- Modelo estrutural já trazido do TQS para o projeto (elementos e armaduras presentes)
- Famílias de fundação do template (carregadas automaticamente se faltarem)
O que é gerado
- Armaduras de pilares e vigas recriadas como armaduras nativas do Revit (bitolas, formas e distribuição)
- Conexões do TQS convertidas em sapatas, blocos de coroamento, tubulões e estacas paramétricos
- Marca dos elementos preenchida a partir do título original do TQS
Antes de começar: a importação vem do próprio TQS
Esta ferramenta não importa o modelo do TQS sozinha, ela aproveita a estrutura que já foi trazida para o Revit pelo plugin oficial do TQS. Esse plugin é gratuito, desenvolvido pela TQS em parceria com a Autodesk, e exporta a estrutura do TQS para o Revit criando elementos nativos (e não objetos genéricos).
O fluxo é: instale o plugin do TQS no Revit e exporte o modelo (no Gerenciador TQS, em Interfaces BIM > Revit > Exportar/Sincronizar modelo para o Revit). Com a estrutura já dentro do Revit, rode então este conversor para adaptá-la ao padrão de detalhamento (armaduras, fundações e nomenclatura).
- Baixar o plugin do TQS para o Revit: plugin do TQS para Revit
- Como exportar do TQS para o Revit (documentação oficial): documentação do TQS
Clique em Converter estrutura e acompanhe a barra de progresso. A conversão recria:
- Fundações: as conexões do TQS viram sapatas, blocos e estacas paramétricos.
- Armaduras: barras e estribos de pilares e vigas viram armaduras nativas.
- Nomenclatura: o título de cada elemento do TQS vai para o campo de marca do Revit, padronizando a identificação.
Dicas técnicas
- Vigas curvas têm as armaduras mantidas como no TQS, por fidelidade ao traçado.
- Se o modelo já tiver sido convertido, a ferramenta interrompe e orienta reimportar o arquivo do TQS.
- A nomenclatura é aplicada aos elementos vindos do TQS.
